CN-1800S

高性能パワー・シーケンサー

furman CN-1800S

希望小売価格:¥76,000+税

JAN:4519581030765

CODE:CN1800S

製品概要

本機は、Furman独自のスマート・シーケンス・テクノロジーを採用した、容量15Aのパワー・シーケンサー兼コンディショナーです。アナログやデジタル機器をAC電源ラインに起因する危険やノイズから守るために何重もの保護機能を搭載しています。

電源管理&パワー・シーケンス

本機は、定評あるリニア・フィルタリング・テクノロジー(LiFT)回路と革新的なシリーズ・マルチ・ステージ・プロテクション(SMP)回路を搭載。どんな場所でも、世界で最も進化した電源管理とサージ電圧の抑制が可能です。

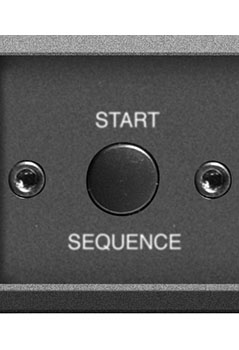

スマート・シーケンス・テクノロジーにより、キーを回すかボタンを1個押すだけで、大規模なAVシステムの電源を安全な順番でON/OFFできます。

Furman CN-1800S Start Sequence

AC電源のシーケンスについて

プロの音響・映像設備においては、多くの場合、オーディオ用のパワーアンプの電源を最後に入れる必要があります。パワー・シーケンサーは、グループごとに電源のオン/オフを行うので、シグナル・プロセッサーの電源を先に、パワーアンプの電源を後に入れることができます。

Furman CN-1800S outlet

音響・映像システムを停止させる時には、シーケンサーが逆の順番でシステムの電源を切るので、パワーアンプの電源が先に、シグナル・プロセッサーの電源が後でオフになります。本機は、操作員の近くにある音響機器ばかりでなく、遠く離れた場所にある機器の電源もON/OFFできます。

スマート・シーケンス

本機ならではのスマート・シーケンスは、設備の電源利用形態に配慮したテクノロジーで、技術に詳しくない係員でも簡単に正しい順序で機材の電源をオンにすることができます。本機ならば、少ない予算でも、大規模なオートメーション・システムを導入でき、更には、AC電源の分配とフィルタリング、機器の保護も集中して行えます。

離れた場所からコントロール

Furmanのコントラクター・シリーズの機器は、操作員の近くにある音響機器ばかりでなく、遠く離れた場所にある機器の電源もON/OFFできます。また、オルタネート(ラッチ)あるいはモーメンタリー(アンラッチ)・モードでのスイッチ操作により、離れた場所からの操作にも柔軟に対応できます。

機器の電源を順番にオン/オフするために、リモート・スイッチやリモート・コントロール・パッドも利用できます。さらには、Furmanコントラクター・シリーズのリモート機能は、RS-232プロトコルを利用することで、部屋の反対側や施設内、施設外からも操作できます。

Furman CN-1800S control

セキュリティおよび安全について

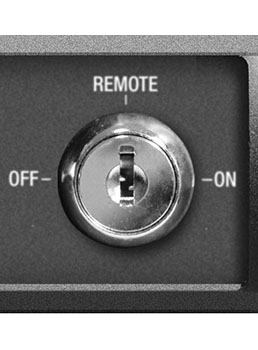

ON/OFFキー・スイッチは、無許可の操作員による操作を防止し、取り外し可能なセキュリティ・カバーはいたずらの防止に役立ちます。

Furman CN-1800S key switch

RS-232 DE-9コミュニケーション・ポートは、キー・スイッチによって無効にもできます。さらには、Forced Off(強制終了)入力とDIPスイッチの設定によって警報システムと接続することで、消防法施行規則に準拠した電源の瞬時遮断も可能です。こうした様々な機能の組み合わせによって、多様なご要望に幅広く応えることができます。

Furman CN-1800S dip switch

電源に関する機能

【SMP】サージフィルター

SMP(シリーズ・マルチステージ・プロテクション)は、ファーマン独自の高性能なサージ・フィルターです。

落雷時、突発的に発生した高電圧(雷サージ)が電源線を通じて機材に侵入することがあります。これは機材の故障の原因になります。

SMPは、突発的に発生した高電圧でも弱めて安全に吸収します。これにより高電圧から保護できるので、大切な機材等も安心してお使い頂けます。

【LiFT】ノイズフィルター

LiFT(リニア・フィルタリング・テクノロジー)は、ファーマン独自の高性能なノイズ・フィルターです。

現実の環境では電源ラインに、従来のフィルター特性の10dB以上ものノイズが混入していることがあります。また、不適切な機器のグランドやサージノイズ等が原因で、機材が損傷することもあります。

LiFTは、オーディオ信号に重要な周波数帯に発生するノイズを取り除きます。

【EVS】異常電圧保護

EVS(エクストリーム・ボルテージ・シャットダウン)は、ファーマン独自の高性能な電圧保護機能です。

誤った接続や何らかのトラブルによって、過剰な高電圧や低電圧が発生した場合、EVSは自動でシャットダウンし、異常電圧から機器を保護します。

アウトレットは9口

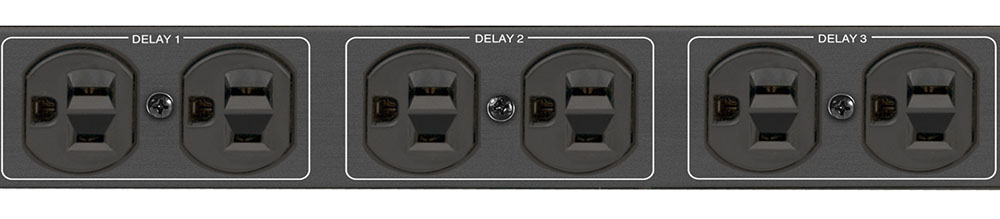

アウトレットはリアパネルに8口、フロントパネルに1口、合計9口です。リアパネルは2口ずつ4バンクに別れており、そのうち3バンクはシーケンス用アウトレット、残り1バンクとフロントパネルの1口はアンスイッチド・アウトレットです。

ステータスLED

ステータスLEDは保護回路に問題がある場合や、電圧が動作可能範囲外の場合、それらを警告表示します。

Furman CN-1800S status led

最大供給電流15アンペア

最大供給電流は15アンペアです。

スペック

最大許容電流 15A、100VAC(熱動式サーキット・ブレーカー付き)
ACケーブル 3/14AWG、10フィート(約3m)、黒、固定、NEMA5-15Pプラグ付き
ACアウトレット
  • フロント・パネル出力×1、アンスイッチドNEMA5-15R
  • リアパネル・アンスイッチド出力:NEMA5-15R×2(ペア1組)
  • リアパネル・ディレイ出力:NEMA5-15R×6(ペア3組、個別のリレーで制御)
サージおよび過小/過大電圧保護
  • ACサージ保護:SMP
  • スパイク保護モード:ライン to ニュートラル、ゼロ・グランド・リーケージ
  • スパイク・クランピング電圧:188VAC、ピーク@6,000V/3,000A
  • 反応速度:1ns
  • 最大サージ電流:6,500A
  • AC過小電圧保護:EVS、77VAC ±3VAC
  • AC過大電圧保護:EVS、145VAC ±5VAC
  • EVSリセット・モード:マニュアルまたはオート・リセット(選択可能)
ACフィルター
  • LiFT
  • ノイズ減衰量:リニア、10dB@10kHz、40dB@100kHz、50dB@500kHz
動作温度範囲 5~40℃
動作湿度範囲 相対湿度90%以下
ユーザー・インターフェース
  • キー・スイッチ:フロントパネル、3ポジション・スイッチ(ON、OFF、REMOTE)
    キー:同梱、1組
  • プッシュ・ボタン・スイッチ:フロントパネル、セキュリティ・カバーで保護
  • サーマル・サーキット・ブレーカー:フロントパネル、プッシュ・ボタン
  • フロントパネルLED表示:プライマリー・リンク、セカンダリー・リンク、イーサネット、Delay1、Delay2、Delay3、電源、保護OK、EVS

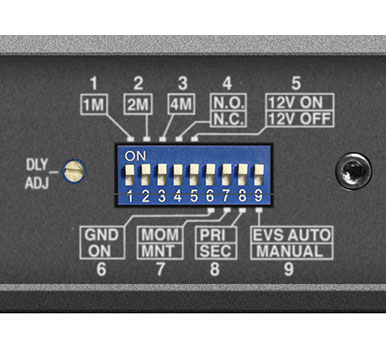

  • DIPスイッチ:フロントパネル、セキュリティ・カバーで保護、1分ディレイ、2分ディレイ、4分ディレイ、強制終了NO/NC、12Vモード・オン/オフ、GNDモード・オン、モーメンタリー/オルタネート、プライマリー/セカンダリー、EVSリセット・オート/マニュアル
  • ポテンショメーター:フロントパネル、ディレイ・タイム微調整、セキュリティ・カバーで保護
コントロール/ステイタス/トリガリング(リアパネル)

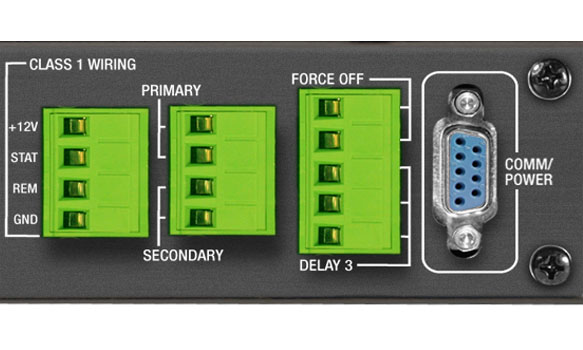

  • リモート端子:+5〜30V DC入力、12VDC(12mA)出力
  • スマート・シーケンス:フェニックス・タイプ4ピン端子、スクリュー・ターミナル付き、プライマリーおよびセカンダリー・リンク(カレント・ループ:定格1,000フィート)
  • リモート端子:フェニックス・タイプ4ピン端子、スクリュー・ターミナル付き、+12V、STAT、REM、GND(クラス2ワイヤリング)
  • 強制終了/ディレイ3端子:フェニックス・タイプ5ピン端子、スクリュー・ターミナル付き、強制終了、ディレイ3(クラス2ワイヤリング)
  • RS-232互換:DE-9端子
  • 電圧計:RS-232またはそれ以外のオプションにより利用可能、誤差+/-1VAC
  • 電流計:RS-232またはそれ以外のオプションにより利用可能、誤差+/+0.3A
消費電力(無負荷時) 10W
安全規格 NRTL-C、CSA/NRTL準拠
寸法 483W × 44H × 267D mm
重量 5.5 kg

製品の改良や改善のために、仕様は変更になる場合があります。
