CH10/50 8Ω

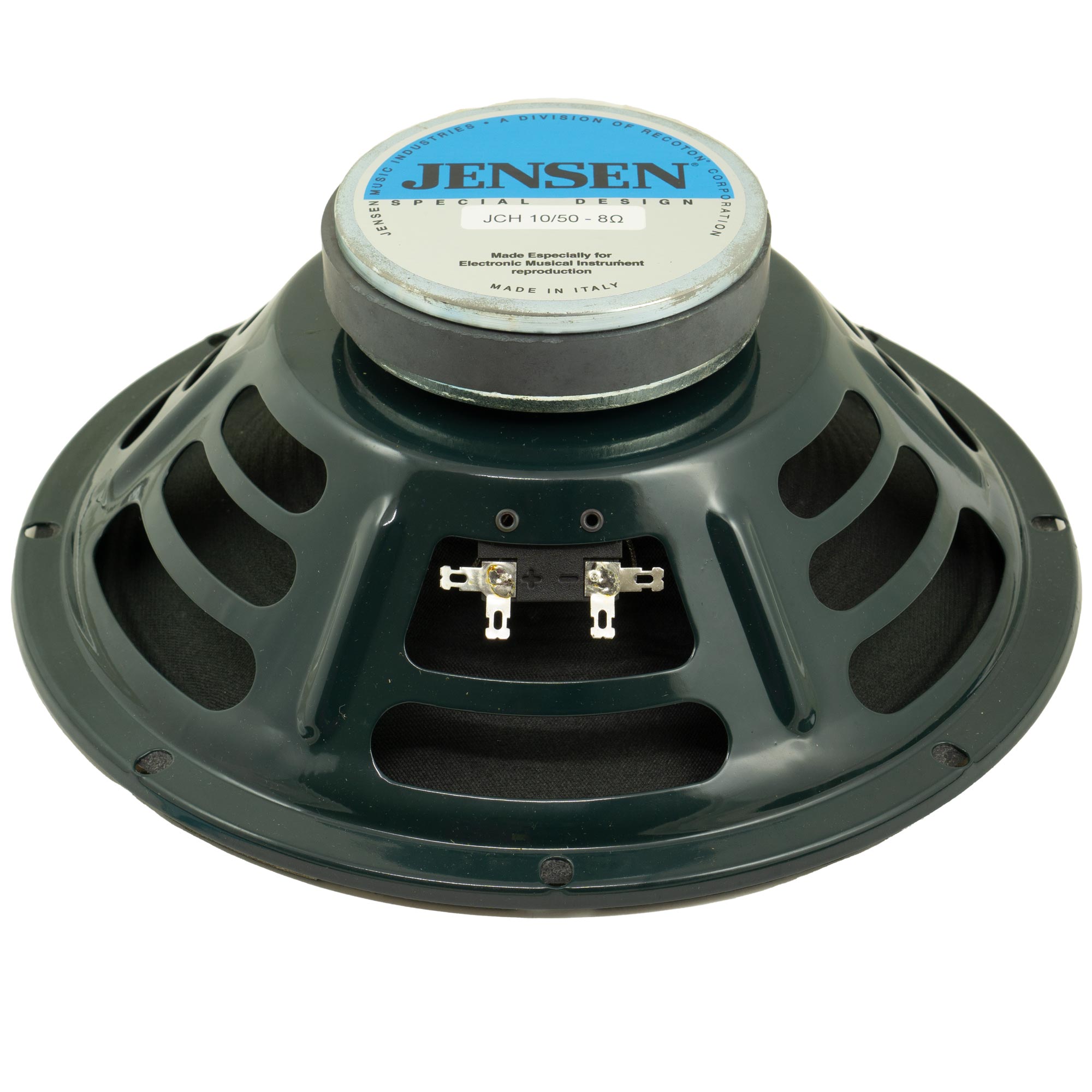

jensen ch8/20 image

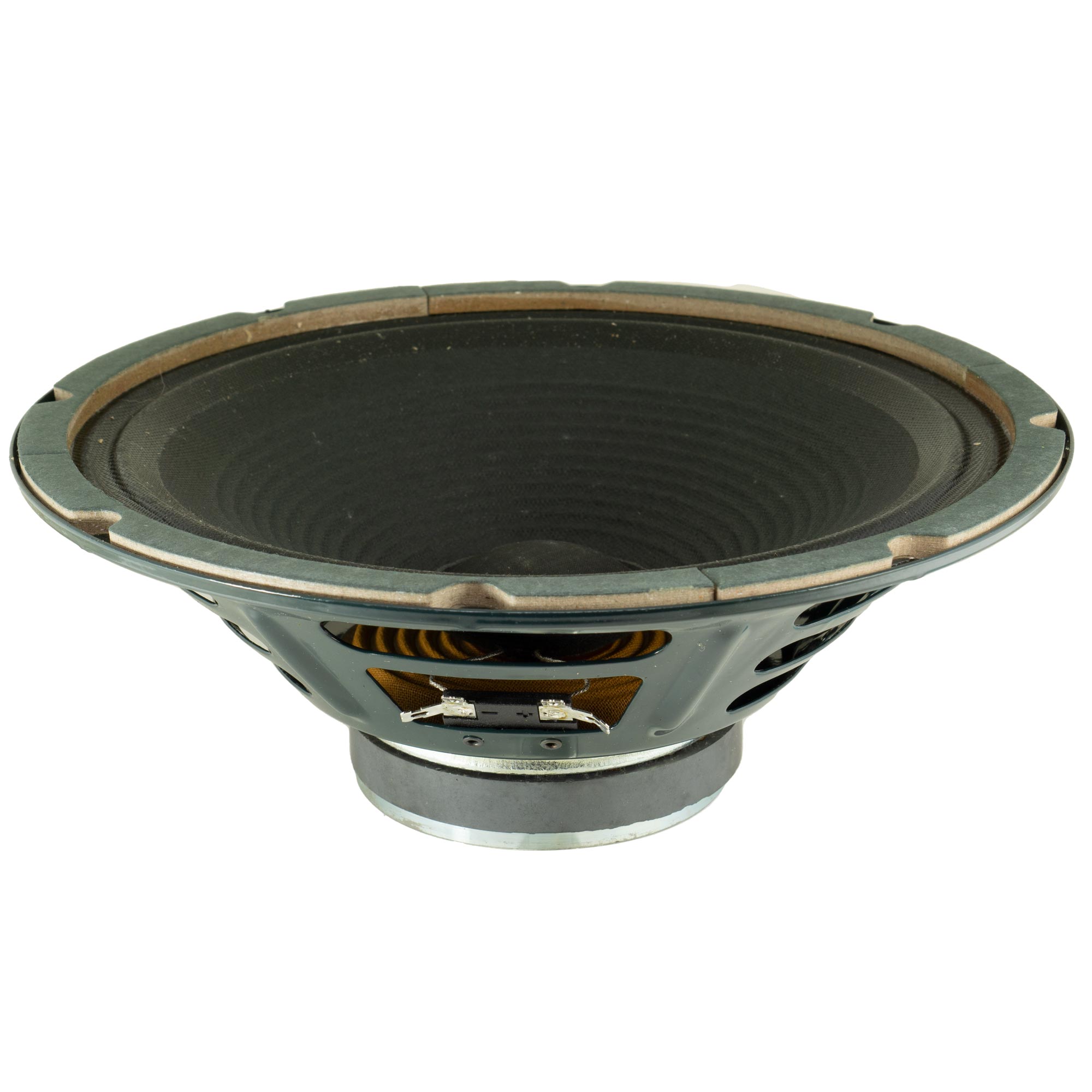

jensen ch8/20 image

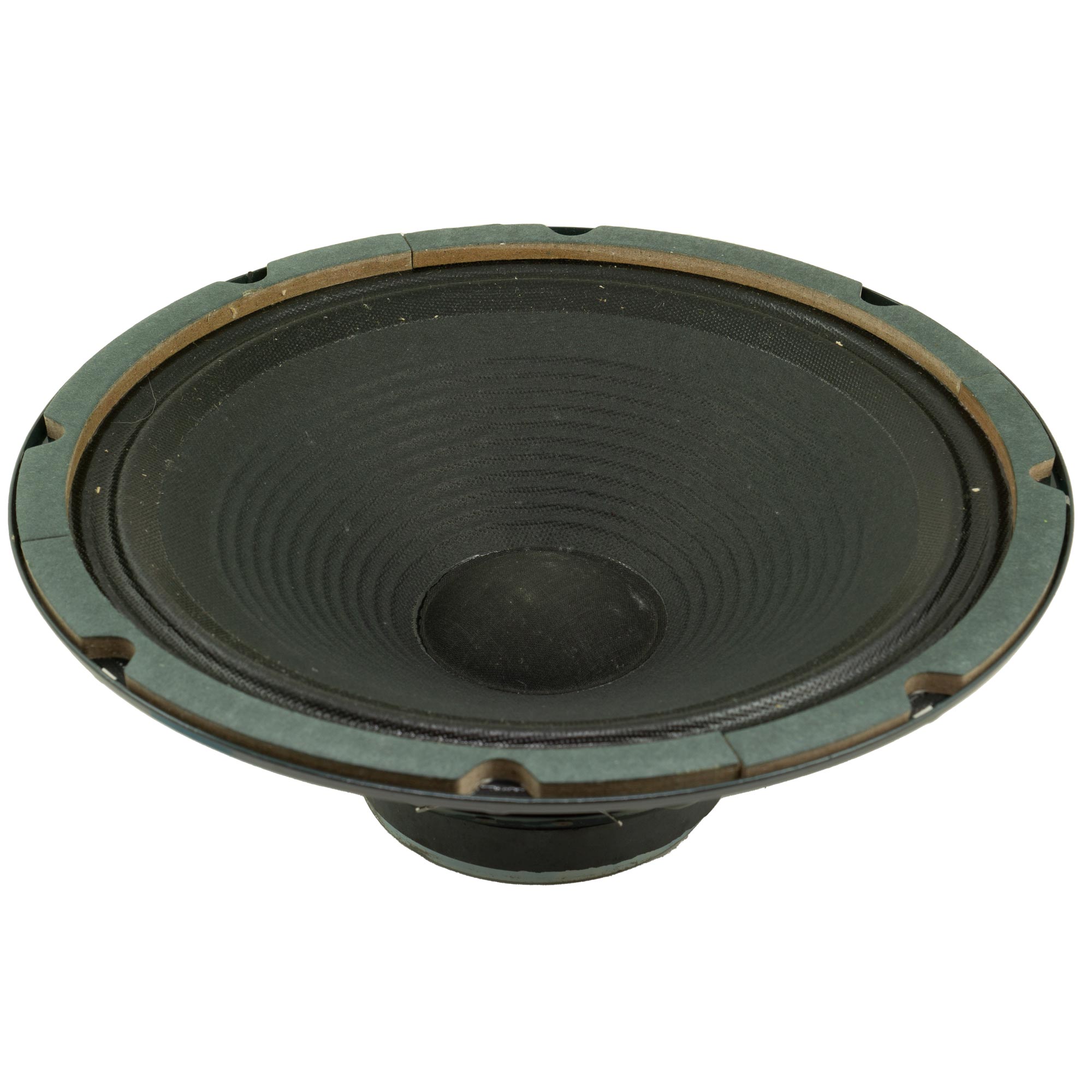

jensen ch8/20 image

希望小売価格 ¥9,900(税抜¥9,000)

JAN:4519581003547

CODE:CH10/50

製品概要

Chicago シリーズは、フェライト・マグネットの特性を生かし、現代及び未来のジェンセン・サウンドを指向したシリーズです。豊かな倍音を奏でる高音域とハイミッドの抜けの良さが特徴です。ヴィンテージのテイストを受け継ぎ、シカゴ・ブルースからハード・ロックまで、様々なスタイルに対応します。

Made In Italy

特長

口径10″
許容入力 (RMS)50W
インピーダンス
マグネットフェライト

仕様

Nominal Overall Diameter 259 mm
Nominal Voice Coil Diameter 32 mm
Magnet Weight 426 g
Flux Density 1.10 T
Nominal Impedance 8 Ω
Rated Power (DIN 45573 - IEC 268.5) 50 W
Musical Power (DIN 45500) 100 W
Sensitivity @ 1 W, 1 m 95.8 dB

構造

Magnet Ferrite
Voice Coil Winding Copper
Voice Coil Former Epotex
Cone Paper
Surround Integrated Paper
Dust Dome. Non Treated Cloth
Basket Pressed Sheet Steel

TSパラメーター

RE 6.20 Ω
fs 107.0 Hz
QMS 16.84
QES 1.29
QTS 1.20
MMS 16.5 g
CMS 136.0 μm/N
Bxl 7.28 Wb/m
VAS 20.8 lt.
XMAX 1.50 mm
η0 1.87 %
SD 330.0 cm²
RES 81.0 Ω
LE 0.62 mH

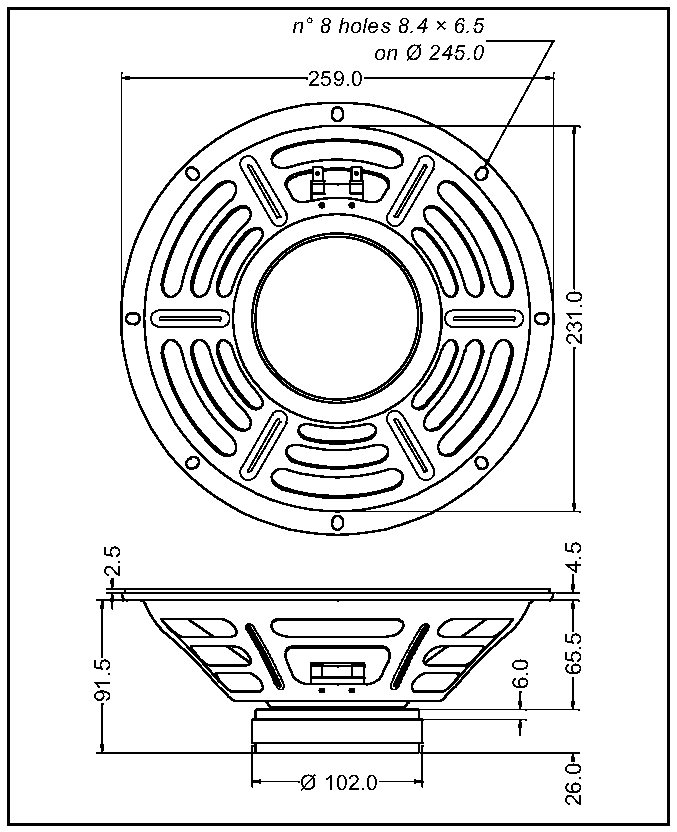

寸法図

Dimensional drawing

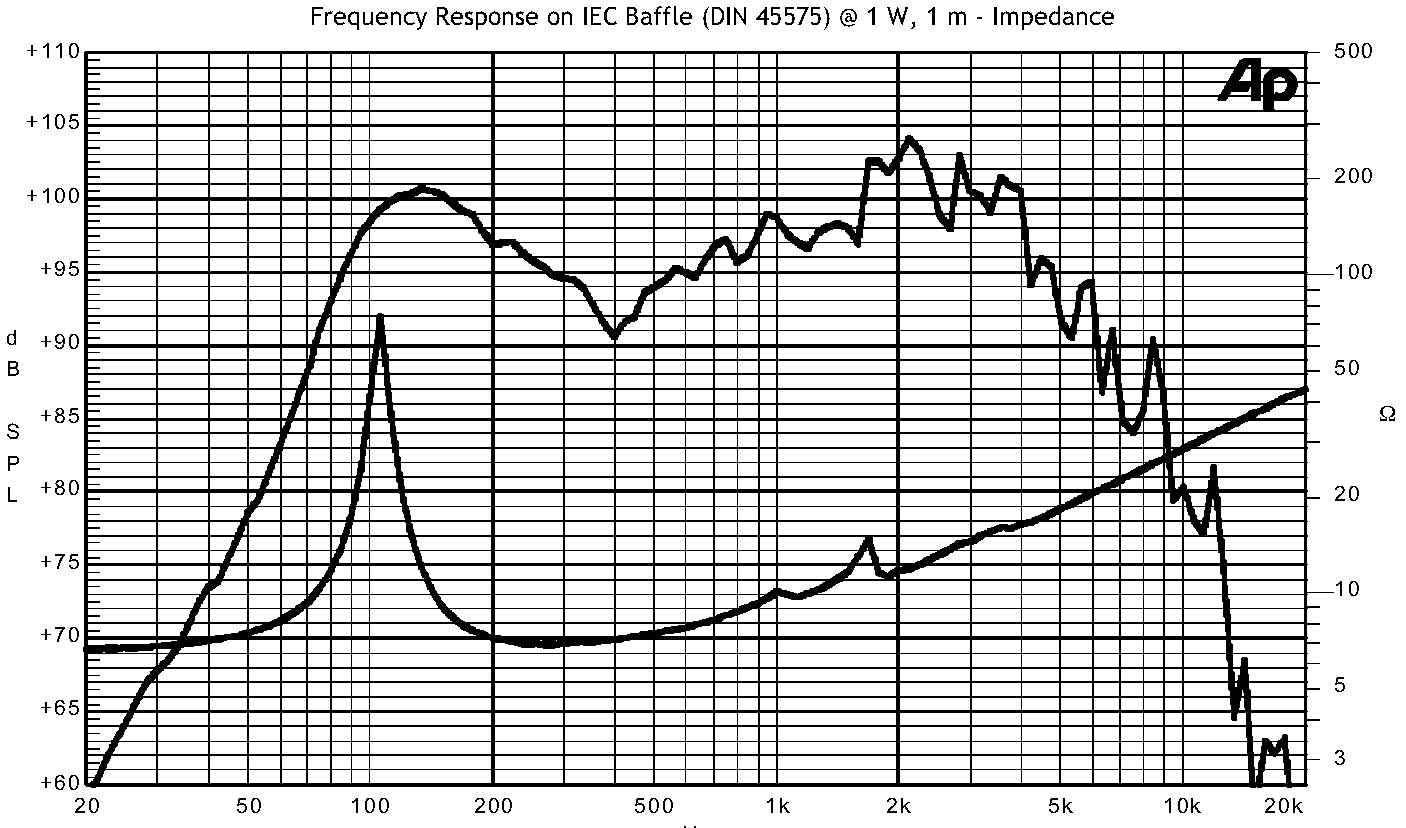

周波数特性

frequncy response graph drawing
