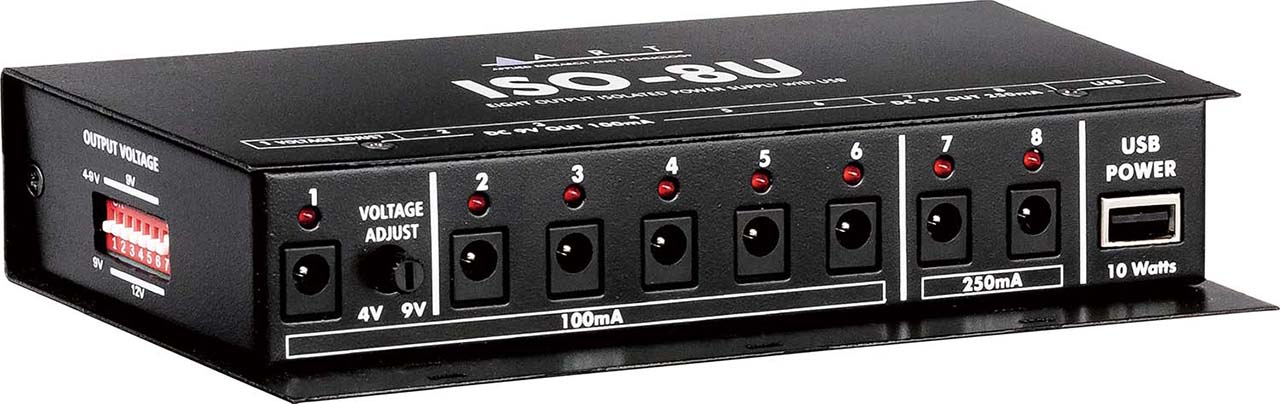

ISO-8U8出力アイソレート・パワーサプライ with USB

art iso-8u image

希望小売価格:¥10,780(税別:¥9,800)

JAN:4519581037429

CODE:ISO8U

製品概要

本機はペダル・エフェクターに9V or 12VのDC電源を供給するパワー・サプライです。アイソレートされた8口のDC出力に加え、充電用のUSB端子も1口備えています。

art iso-8u image

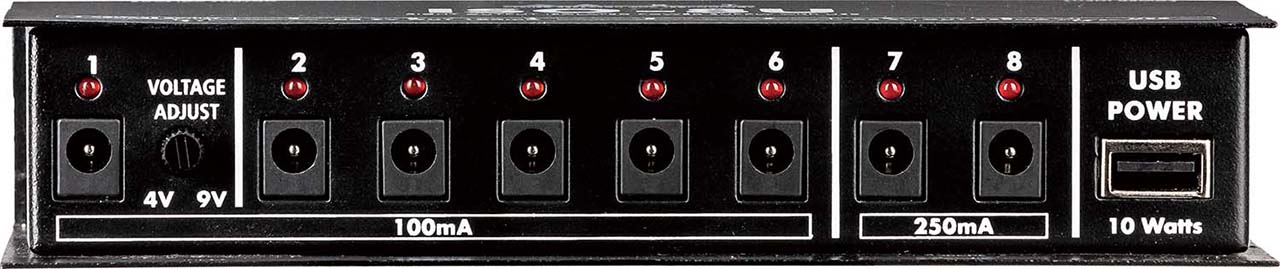

8口の各出力を完全にアイソレート

8口の各出力は完全にアイソレートされています。これにより、グランドループによるトラブルを防止できます。また、ヴィンテージ・ペダル等、内部の回路がマイナス電源で作動するように設計されている物が混在していても、問題なく電源を供給できます。

出力は、電流:100 & 250mA、電圧:9 or 12V

8口ある出力端子のうち1〜6の最大出力電流は100mA、7と8の最大出力電流は250mAです。2〜8の各出力は、DC9V or 12Vに設定できます。

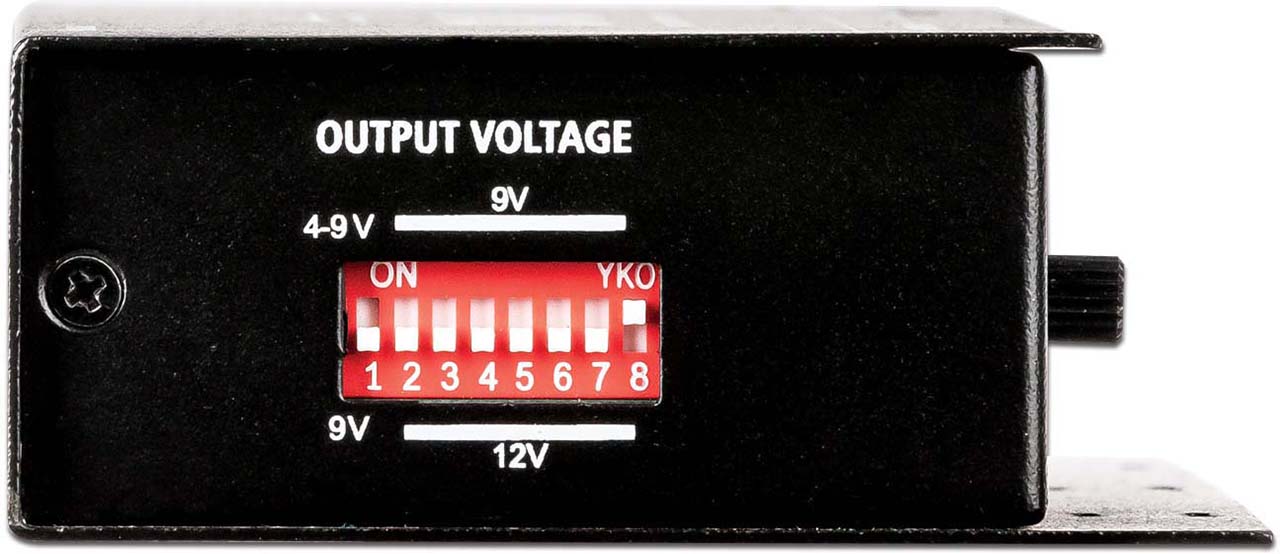

電圧の設定は側面のDIPスイッチで行います。

art iso-8u image

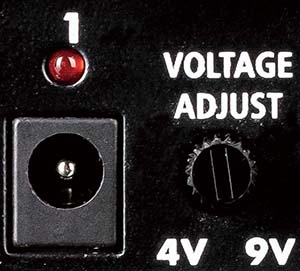

残量が少ない電池のシミュレート

出力1の電圧は、DC4V~9Vの間で調整できます。これで残量が少なくなった電池のシミュレートが可能です。DIPスイッチで9V or 4V~9Vに設定します。4V~9Vの調整は出力端子横のVOLTAGE ADJUSTトリムで行います。

art iso-8u voltage adjust image

保護回路

各出力には保護回路があり電流が制限されています。また端子毎に電源供給LEDを装備し、不具合(ショート|過電流保護|異常過熱)がある場合には消灯で表示します。

様々なケーブルが付属

ペダル・エフェクター用に様々なケーブル(長さ60cm)が付属しています。標準バレル|3.5mm|バッテリー・スナップ|L型バレル|極性反転タイプ|Yケーブル等、様々なケーブルが付属しています。

ケーブル・タイプ
6 5.5mm ⁄ 2.1mm ストレート・バレル ↔ 5.5mm ⁄ 2.1mm ストレート・バレル
2 5.5mm ⁄ 2.1mm ストレート・バレル ↔ 5.5mm ⁄ 2.1mm L型バレル
1 5.5mm ⁄ 2.1mm ストレート・バレル ↔ 9V バッテリー・スナップ
1 極性反転タイプ 5.5mm ⁄ 2.1mm ストート・バレル ↔ 5.5mm ⁄ 2.1mm L型バレル
1 Y ケーブル 5.5mm ⁄ 2.1mm ストレート・バレル ↔ 5.5mm ⁄ 2.1mm ストレート・バレル × 2
1 5.5mm ⁄ 2.1mmストレート・バレル ↔ 3.5mm L型バレル

充電用USB端子

USB Type-A端子はハイパワーで、最大10W(2A)での充電ができます。

art iso-8u usb connector image

主な特長

スペック

入力 12V ⁄ 3A ユニバーサル
出力端子 5.5mm ⁄ 2.1mm バレル端子
最大出力電流 1〜6:100mA
7 & 8:250mA
付属ケーブル(60cm) 6本:5.5mm ⁄ 2.1mm ストレート・バレル ↔ 5.5mm ⁄ 2.1mm ストレート・バレル
2本:5.5mm ⁄ 2.1mm ストレート・バレル ↔ 5.5mm ⁄ 2.1mm L型バレル
1本:5.5mm ⁄ 2.1mm ストレート・バレル ↔ 9V バッテリー・スナップ
1本:極性反転タイプ 5.5mm ⁄ 2.1mm ストート・バレル ↔ 5.5mm ⁄ 2.1mm L型バレル
1本:Y ケーブル 5.5mm ⁄ 2.1mm ストレート・バレル ↔ 5.5mm ⁄ 2.1mm ストレート・バレル×2
1本:5.5mm ⁄ 2.1mmストレート・バレル ↔ 3.5mm L型バレル
USB出力 10W最大
電源 電源アダプター付属、100〜240VAC 50 ⁄ 60Hz 36Wユニバーサル電源
寸法 34 × 177 × 84 mm
重量 590g
