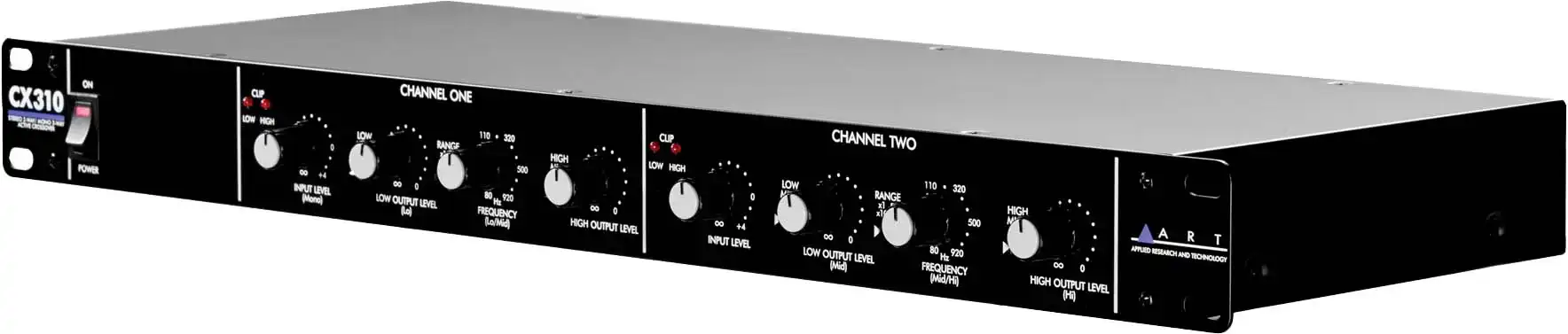

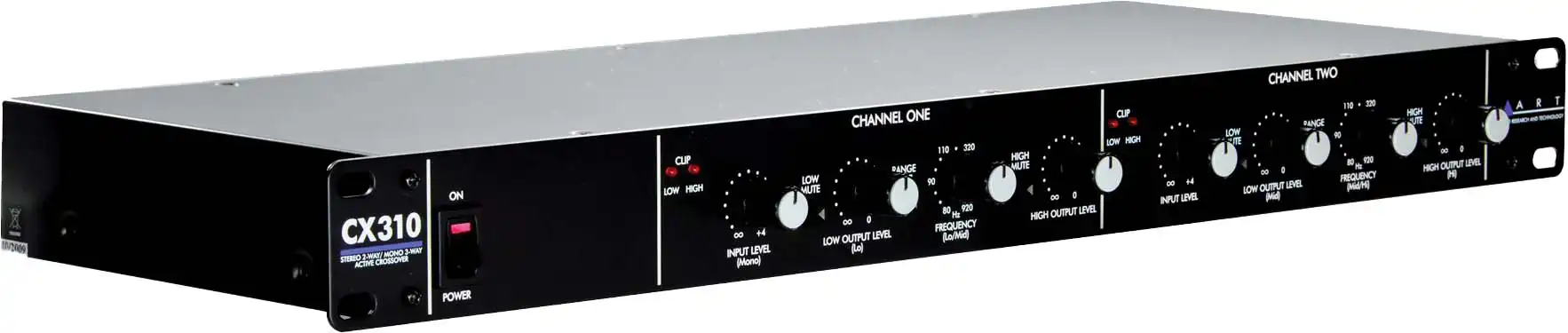

CX3102ウェイ／3ウェイ・クロスオーバー

希望小売価格：¥41,250（税抜：¥37,500）

JAN：4519581037658

CODE：CX310

製品概要

本機は、各チャンネルの信号を2つの周波数帯域（Lo｜Hi）に分割するステレオ2ウェイ・クロスオーバー・ネットワーク、または1つの信号を3つの周波数帯域（Lo｜Mid｜Hi）に分割するモノラル3ウェイ・クロスオーバー・ネットワークです。

PAや設備あらゆるSRシステムに最適で、24dB／oct 状態変数形の4次 Linkwitz-Rileyフィルターを採用しています。このフィルターにより、全周波数で同相出力できます。そして、クロスオーバー領域における隣接するドライバーの共通の信号を適切に音響的に加算できます。本機のシャーシは堅牢なステンレス製で、長期にわたりご使用いただけます。

主な特長

• 各チャンネルに〈入力レベル｜Lo出力レベル｜Hi出力レベル、クロスオーバー周波数〉のノブを装備。
• クロスオーバー周波数を標準の80Hz〜920Hzから800Hz〜9200Hzに変更できる周波数10倍スイッチを装備。

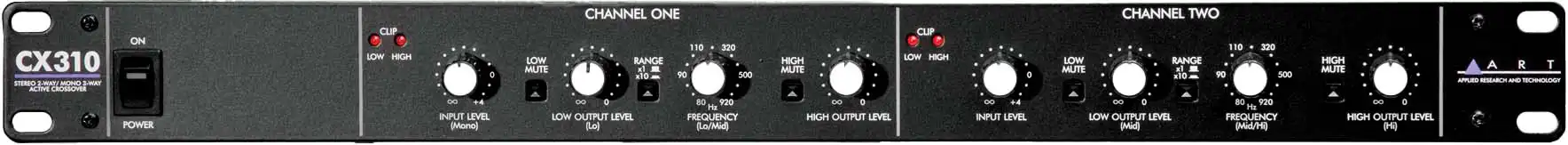

• フロント・パネルに各出力のミュート・スイッチを装備し、システムを簡単に設定可能。
• リア・パネルに入出力端子（バランスXLR & ¼″TRS）と2ウェイ／3ウェイ・モード選択スイッチを装備。
• 内蔵電源。

その他の特長

• ステレオ2ウェイ or モノラル3ウェイ
• 4次 Linkwitz-Rileyフィルターを搭載
• アクティブ・バランスXLR & ¼″TRS入出力端子
• 周波数毎に出力ミュート・スイッチ
• 周波数幅切り替えスイッチ（ × 1｜ × 10）
• 全出力にクリップ・インジケーター
• 長期に渡り性能を発揮する設計
• 頑丈なオール・ステンレス構造

スペック

入力端子	XLR、¼″TRS、バランス
出力端子	XLR、¼″TRS、バランス
周波数特性	10Hz～20kHz、±1.5dB
クロスオーバー周波数範囲	×1：80Hz～920Hz｜×10：800Hz～9.2kHz
クロスオーバー・フィルター・タイプ	4次Linkwitz-Rileyフィルター、24dB/オクターブ
ダイナミックレンジ	118dB
S/N比	>85dB
入力インピーダンス	20Ω
出力インピーダンス	150Ω
最大入力レベル	+13dBu
最大出力レベル	+21dBu
全高調波歪率（THD）	<0.05% (20Hz〜20kHz)
最大ゲイン	+4dB
電源	100V AC、50〜60Hz
寸法（HWD）	44H × 483W × 165D mm
重量	3.2kg
