Tube Mix UUSBミキサー 真空管搭載

art scl2 rear panel image

希望小売価格:¥81,400(税抜:¥74,000)

JAN:4519581037863

CODE:TUBEMIXU

製品概要

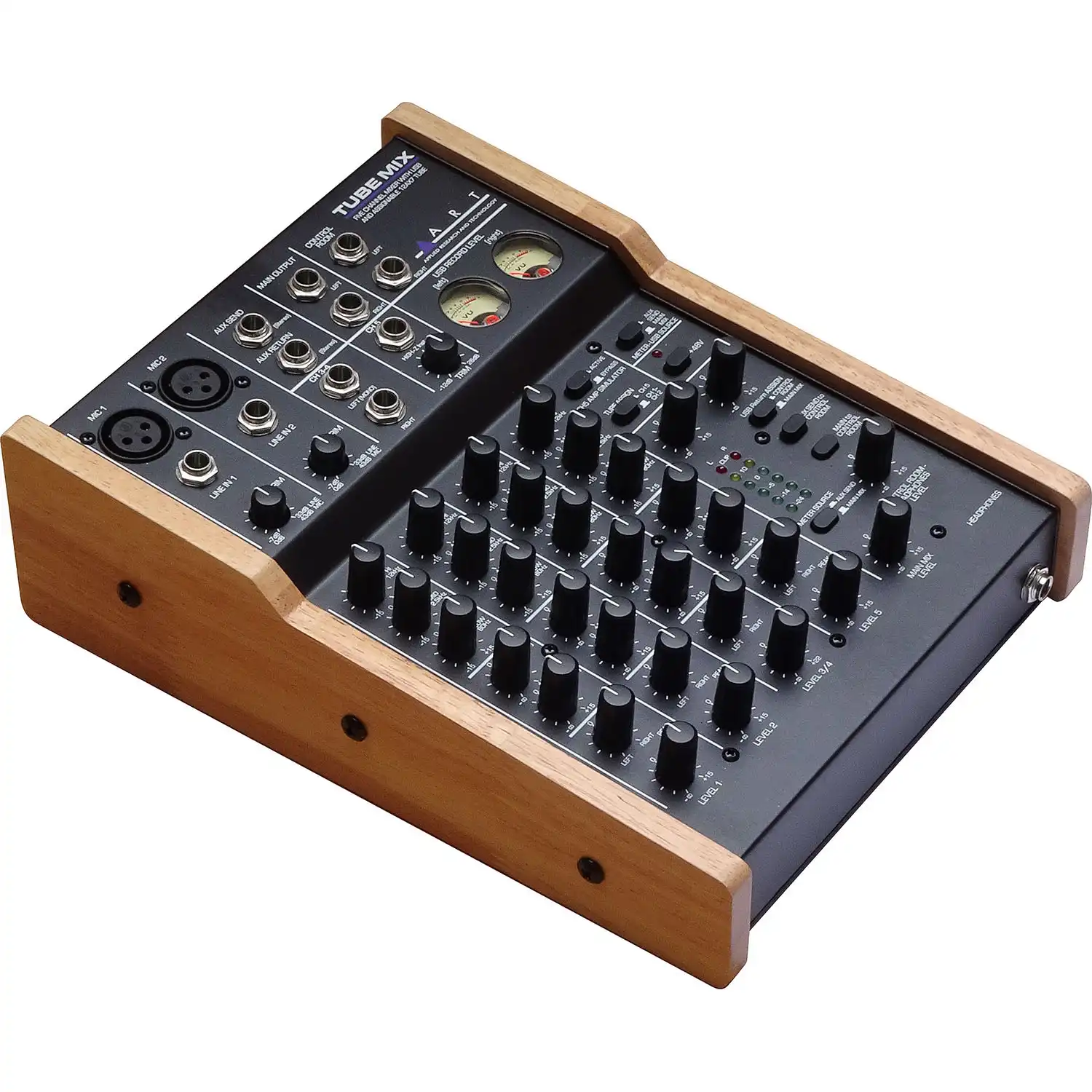

ART Tube Mix Uがあれば、真空管を通った暖かみのあるサウンドでボーカルや楽器を録音できます。木製のサイドパネルや針式のVUメーターなど、ヴィンテージ風なデザインも相まって、操作性とサウンド、どちらも温もりがあります。

5チャンネル・ミキサー

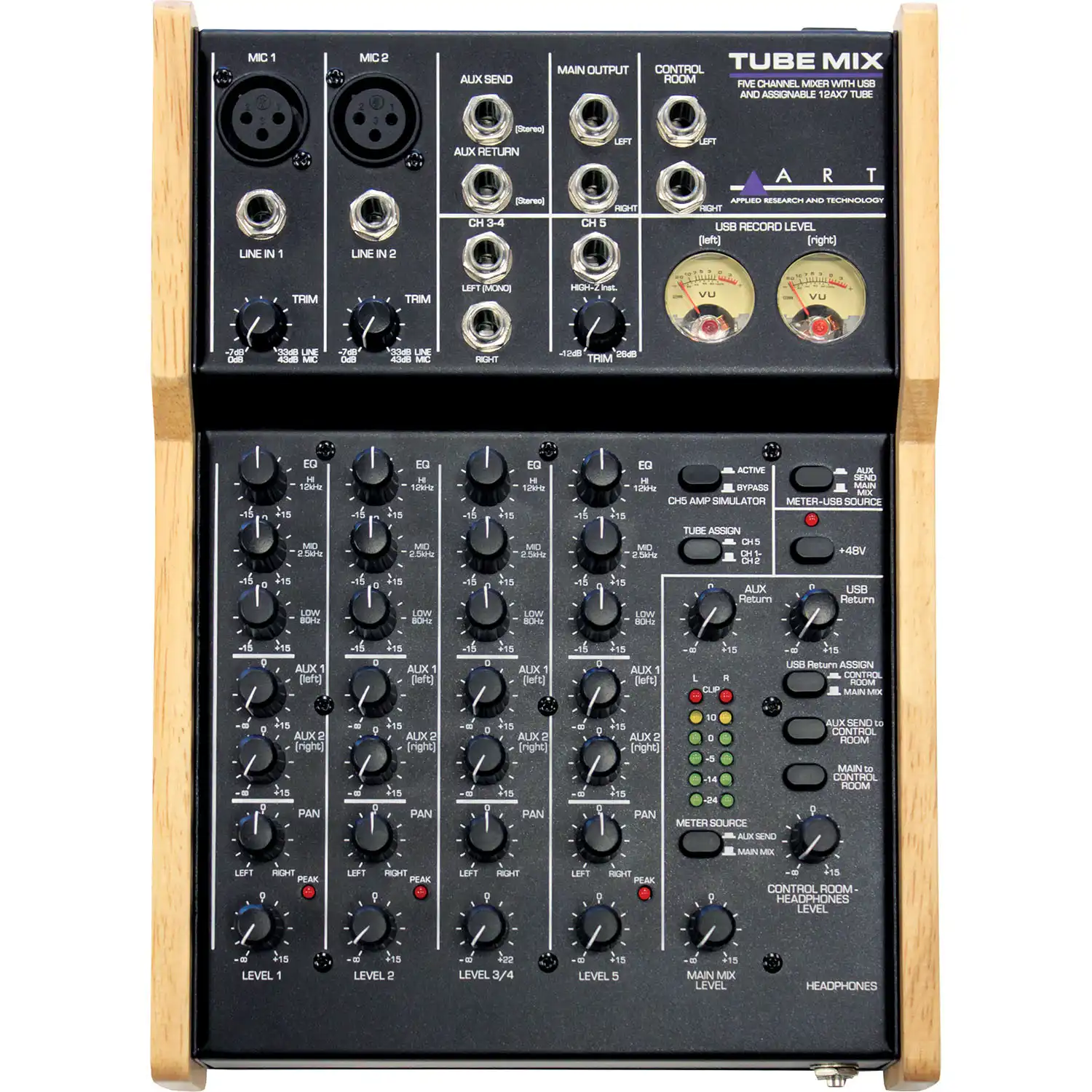

CH1&2はマイク、CH3&4はライン信号、CH5はギター/ベース等の楽器を入力できます。各CHに〈3バンドEQ|AUXレベル|パン|出力レベル〉を装備しています。更にCH 1|2|5には〈TRIM|ピークLED〉もあります。

CH1&2

art tube mix u image

マイク用のXLR端子とライン用の¼″フォーン端子があります。コンデンサー・マイク用に+48Vファントム電源を供給することもできます。TRIMコントロールでは入力レベルを設定でき、ピークLEDでは信号のクリップを確認できます。真空管を割り当てれば、マイクのサウンドを温もりのあるトーンにできます。

CH3&4

art tube mix u image

ライン機器用の¼″フォーン端子があります。ステレオの場合はLEFTとRIGHT、モノラルの場合はLEFTのみを使います。

CH5

art tube mix u image

ギターやベースといったハイ・インピーダンス楽器用に、¼″フォーン端子があります。アンプ・シミュレート機能もあります。TRIMコントロールでは入力レベルを設定でき、ピークLEDでは信号のクリップを確認できます。真空管を割り当てれば、楽器のサウンドを温もりのあるトーンにできます。

真空管プリアンプ

art tube mix u image

搭載する12AX7真空管によって、サウンドに温もりを加えられます。真空管は、CH1&2 or CH5を選んで割り当てられます。マイクで録った音 or ギター|ベース等の楽器に真空管ならではの暖かみを加えることができます。

USBオーディオ・インターフェイス

art tube mix u image

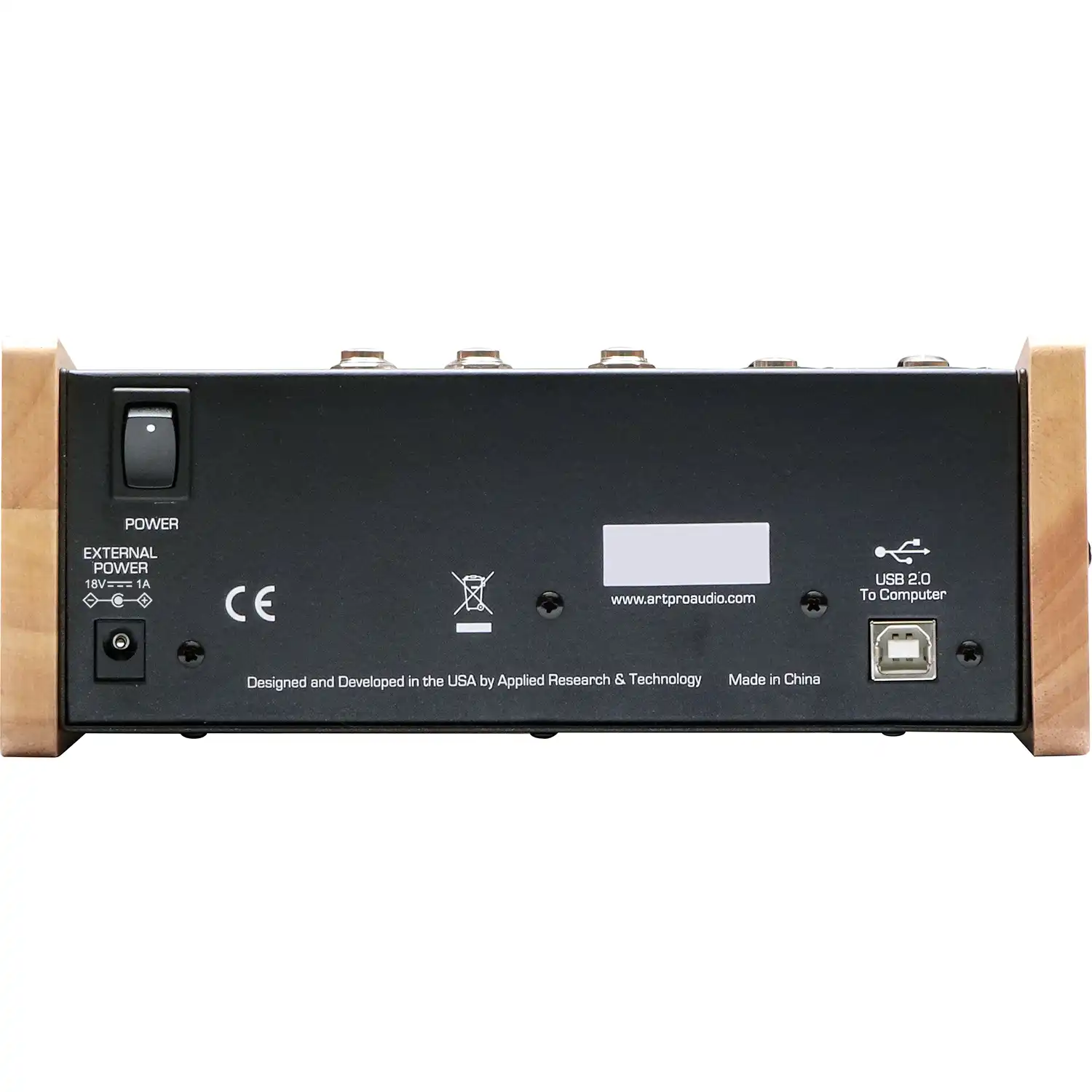

USB 2.0端子でパソコンと接続できます。アナログ信号をデジタルに変換して、サウンドを入出力できます。最近のWin|Macであれば、ドライバーのインストールも不要で、繋ぐだけですぐに使えます。また、USB端子を使わなければ、通常のアナログ・ミキサーとしても使えます。

AUX機能

art tube mix u image

別途エフェクターなどを繋ぐためのAUX端子があります。SENDとRETURN共に¼″ステレオ・フォーン端子です。

art tube mix u image

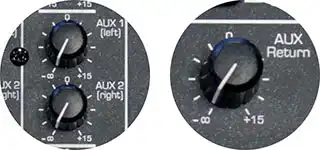

1〜5の各チャンネル毎にAUX 1&2ノブがあり、エフェクターに送る信号レベルを設定できます。エフェクターから戻ってくる信号レベルはAUX Returnノブ(全チャンネル共通)で設定できます。

また、エフェクターを繋ぐ他にも、ライブのモニターミックス用として、またはレコーディング・トラックのバウンス用にUSBへの出力としても使用できます。

他にも便利な機能が満載

レベルメーター

art tube mix u image

針式のVUとLEDメーターがあります。VUメーターはUSBからの出力を、LEDメーターはメインアウト or AUXセンドの出力を、それぞれモニターできます。

コントロール・ルーム出力

art tube mix u image

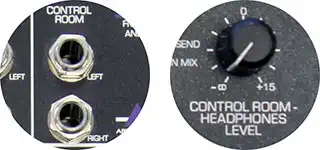

メイン出力とは別にコントロール・ルーム出力があります。独立したレベル設定や端子があり、多用途に使えます。

ヘッドホン出力

art tube mix u image

ヘッドホン端子は¼″TRSで、メイン出力とは別にレベル設定できます。

主な特長

スペック

最大入力レベル CH1、CH 2(マイクロフォン):+9dBu
CH1、CH 2(ライン入力):+20dBu
CH 3/4(EQフラット):+20dBu
CH 5(EQフラット):+16dBu
AUX Return:+24dBu
入力インピーダンス マイクロフォン:3.5k Ω
ライン(CH1、CH2、CH 3/4):10k Ω
CH 5(楽器):1M Ω
最大出力レベル MAIN OUTPUT、CONTROL ROOM(バランス/アンバランス):+20dBu/+17dBu
Aux Send:+20 dBu
HEADPHONES:100mW / Ch @ 300 Ω、50mW /Ch @32 Ω
出力インピーダンス MAIN OUTPUT、CONTROL ROOM(バランス/アンバランス):150/100 Ω
AUX SEND:150 ΩΩ
HEADPHONES:100 Ω
最大ゲイン MIC to MAIN OUTPUT(バランス):+73dB
LINE IN to MAIN OUTPUT(バランス):+63dB
CH 5 to MAIN OUTPUT(バランス):+56dB
CH3/4 to MAIN OUTPUT(バランス):+30dB
EIN マイクロフォン(@max gain):-127dBu “C” wtd.
ライン(@max gain):-105dBu “C” wtd.
楽器(@max gain):-112dBu “C” wtd.
USB コンピューター接続:USB プラグ&プレイ Mac & PCインターフェイス
A/D、D/A:16 Bit、44.1 kHz or 48 kHz、USB コンピューターで選択
0.4 ms A/D レイテンシー @ 44.1 kHz
その他 電源:INPUT 100~240V、OUTPUT 18VDC 1,000mA センター・プラス(専用ユニバーサル・アダプター付属)
ご注意:前モデル(Tube Mix)のACアダプターはご利用になれません。必ず仕様をご確認ください。
ファントム電源:スイッチで選択、+48V DC、フィルター回路、電流制限
周波数特性(MIC to MAIN OUT):20〜100kHz ± 1dB
Note: 0 dBu = 0.775Vrms
ケース:スチール、塗装仕上げ
寸法:84H × 198W × 265D mm
重量:2.2 kg

スペックは改良の際予告なしに変更する場合があります。

各部説明

art tube mix u front panel with comment image
