スプリッターとしては、ダイレクトアウトに加えアイソレーションアウトを搭載し、1本のマイクの信号を2本に分岐し、メインアウトをFOHコンソールにアイソレーションアウトをモニターやレコーダーなどに送ることができます。メインアウトはミキサーなどからのファントム電源を通すので、コンデンサーマイクが使えます。アイソレートアウトはファントム電源がブロックされます。

コンバイナーとして

コンバイナーとしては、2本のマイクをまとめて1個のアウトから出力します。Phaseスイッチを搭載しているため、アイソレーション・マイクインプットの極性を反転可能です。ミキサーのチャンネル数が不足する場合などのチャンネルを節約できます。ファントム電源はMAINからMAIN、ISOLATEDからISOLATEDでは通過しますが、MAINとISOLAETD間のシグナルパスではブロックされ、オーディオ信号のみが流れます。

特長

低歪みかつ幅広い周波数特性
スプリッターとしてもコンバイナーとしても使用可能
位相反転スイッチ搭載
チャンネル間のファントム電源をブロックするガルバニック・アイソレーション
グランドスイッチ搭載

パネル

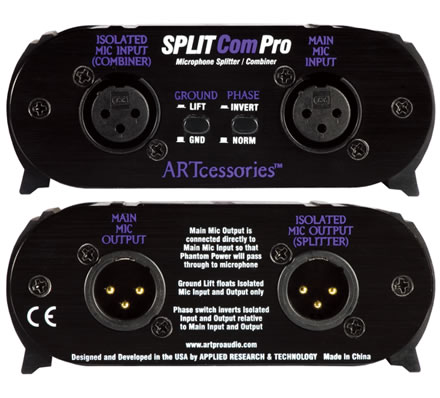

SplitComProパネル

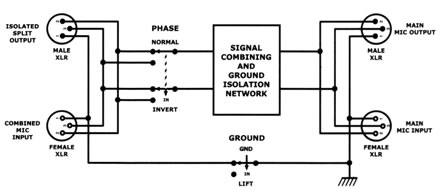

ブロックダイアグラム

ダイアグラム

使用例

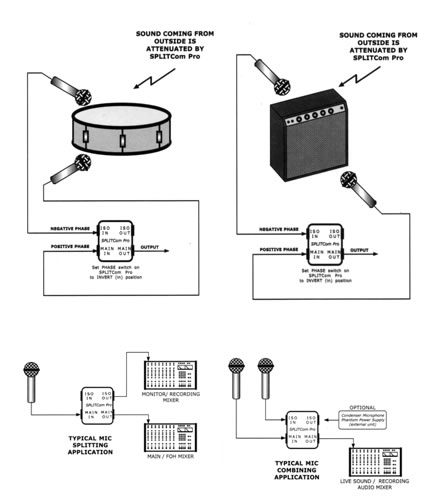

接続例

特性

Frequency Response: 20Hz to 150K Hz, +/-0.2dB @ 0 dBu
Total Harmonic Distortion: Less than 0.0007% from 20 Hz to 20K Hz at 0 dBu input
Phase Response: Less than 10 degrees at 20 to 150K Hz (ref.1K Hz)
Typical Driving Source Impedance: 150 Ohms
Typical Output Load Impedance: 1K Ohms
Dimensions: 44.5mm x 107mm x 89mm
Weight: 0.3kg
