ART Clean Box Pro

CoolSwitch Pro

A/B-Yボックス

価格:¥8,000+税

JAN:4519581033322

CODE:ACCSP

ART製品

マイクプリアンプ

Tube MP

Tube MP Studio V3

Tube MP Project Series

Tube MP Project Series USB

USB Dual Pre Project Series

TPS II

PRO MPA II

Digital MPA II

チャンネル・ストリップ

Voice Channel

Pro Channel II

Tube MP/C

ワードクロック・ジェネレーター

SyncGen

コンプレッサー

Pro VLA II

SCL2

VLA500

アクティブDI ボックス

dADB

X Direct

Dual X Direct

Dual RDB

パッシブDI ボックス

PDB

dPDB

PDB4

Z Direct

Dual Z Direct

AV Direct

グラフィックEQ

HQ231

EQ341

EQ351

EQ355

パワーアンプ

SLA2

SLA1

SDA1

ミキサー

MX225

MX622

MX822

MX821S

MX624

USB Mix

Pro Mix

Power Mix III

Macro Mix

Split Mix 4

ヘッドホンアンプ

Head Amp 6 Pro

Head Amp 6

Head Amp 4 Pro

Head Amp 4

Head Tap

My Monitor II

スプリッター

S8

S8-3 Way

Pro Split

Split Com Pro

パッチベイ

P16

P48

T-Patch

X-Patch

A/B-Yボックス

Cool Switch Pro

ファントム電源供給機

Phantom I

Phantom II Pro

スピーカー・プロセッサー

SMS226

レベル・コンバーター

Clean Box Pro

シグナル・プロセッサー

SCC

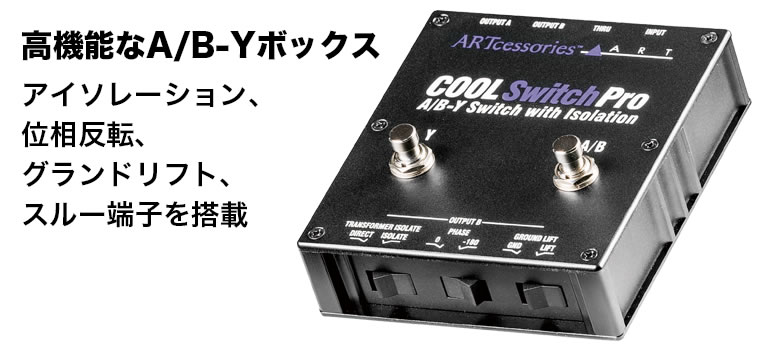

概要

 本機はアイソレーション機能を搭載したA/B-Yボックスです。ギター/ベースやキーボードを2つのアンプに繋いで、切り替えたり2つに分けたりする場合に使います。OUTPUT Bには、アイソレーション、位相反転、グランドリフトの機能があります。

 アイソレーションは入出力間を高品位なトランスにより分離します。これによりアンプを切り替える際のノイズを減らせます。グランドリフト機能により、グランドループが原因のハムノイズも減らせます。位相反転機能は2台のアンプの位相が合っていない場合に使います。本機はパッシブでトゥルーバイパスです。操作は簡単で耐久性も万全です。

特長

各部説明

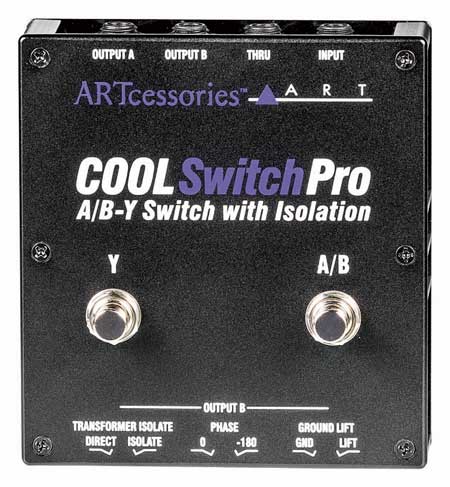

ART Clean Box Pro Front & Rear Panel

INPUT

楽器(ギター、ベース、キーボード等)や、その他音源を繋ぎます。

THRU

INPUTに入力した信号をそのまま出力します。チューナー等を繋ぎます。

OUTPUT A

メインのアンプを繋ぎます。

OUTPUT B

2台目のアンプを繋ぎます。

Y フット・スイッチ

AB両方からか、A/Bのどちらか一方からか、出力の方法を切り替えます。

A/B フット・スイッチ

AかBかで、出力を切り替えます。

TRANSFORMER ISOLATEスイッチ

ISOLATEに設定すると、INPUTとOUTPUT Bの間をトランスでアイソレートします。DIRECTに設定するとトランスをバイパスします。

PHASEスイッチ

-180に設定すると、OUTPUT Bの位相を反転します。この機能はTRANSFORMER ISOLATEスイッチをISOLATEに設定した場合にのみ働きます。

GROUND LIFTスイッチ

LIFTに設定すると、OUTPUT Bのグランドを浮かせます。



スペック

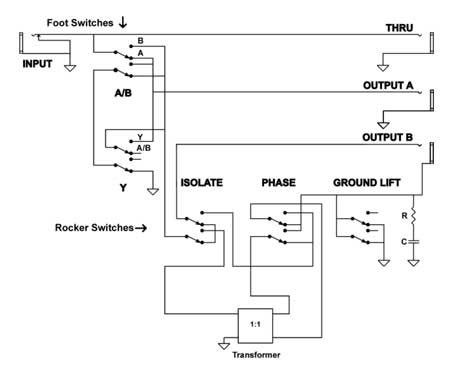

ブロックダイアグラム

ART Clean Box Pro Block Diagram

記事

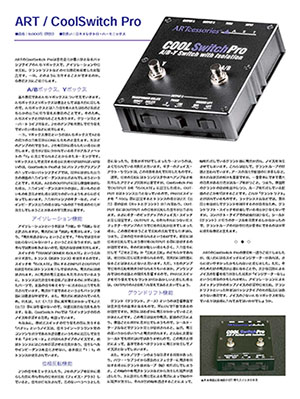

ElectricGuitar Magazine 82に掲載(PDF:159KB)

ART CoolSwitch Pro Electric Guitar Magazine 84掲載記事
